Peninggalan GrW 34 di Festung Hohensalzburg, Salzburg (Austria)

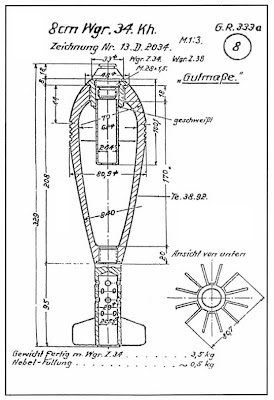

Peluru GrW 34 dari jenis 8-cm Wurfgranate 34, 8-cm Wurfgranate 34 Kh, dan Wurfgranate 34 Üb. Peluru ini biasanya dibawa dengan menggunakan sebuah kotak kayu 8cm yang masing-masingnya berisi tiga buah Wurfgranate 34 yang dilengkapi dengan sebuah "Wgr Z T"( Wurfgranatzünder Trolitul)Oleh : Alif Rafik Khan
8 cm Granatwerfer 34 (8 cm GrW 34) adalah mortir medium standar Jerman selama berlangsungnya Perang Dunia II. Mortir ini meraih reputasi karena akurasinya yang ekstrim serta kecepatan jangka tembakannya, meskipun hal ini sebagian besar terlaksana berkat sistem pelatihan yang mantap atas para awaknya.
Rancangan senjatanya sendiri konvensional dan bisa dipecah menjadi tiga bagian (laras, bipod, dudukan plat) untuk memudahkan saat transportasi. Larasnya mempunyai lubang yang mulus, sementara bipodnya mendapat tambahan putaran roda yang diputar oleh tangan serta sebuah roda tangan lain yang fungsinya untuk mengukur ketinggian dan rata permukaan. Sebuah lensa panorama dipasang di kuk mekanisme pemutar untuk memudahkan pengamatan. Selain itu, sebuah baris tabung dapat digunakan sebagai penahan beban.
8 cm GrW 34/1 merupakan adaptasi untuk digunakan di dudukan yang bisa bergerak sendiri (self-propelled). Versi yang lebih ringan dengan laras lebih pendek diperuntukkan bagi anggota Gebirgsjäger dan dinamakan sebagai kurzer 8 cm Granatwerfer 42.
Mortir jenis ini menggunakan peluru 8 cm 3.5 kg peledak tinggi konvensional atau selongsong asap dengan pemantik perkusi dengan jangkauan hanya sejauh satu kilometer lebih. Jangkauannya bisa ditambah dengan memasangkan sampai tiga bubuk mesiu di antara sirip ekor selongsong.
Rancangan senjatanya sendiri konvensional dan bisa dipecah menjadi tiga bagian (laras, bipod, dudukan plat) untuk memudahkan saat transportasi. Larasnya mempunyai lubang yang mulus, sementara bipodnya mendapat tambahan putaran roda yang diputar oleh tangan serta sebuah roda tangan lain yang fungsinya untuk mengukur ketinggian dan rata permukaan. Sebuah lensa panorama dipasang di kuk mekanisme pemutar untuk memudahkan pengamatan. Selain itu, sebuah baris tabung dapat digunakan sebagai penahan beban.
8 cm GrW 34/1 merupakan adaptasi untuk digunakan di dudukan yang bisa bergerak sendiri (self-propelled). Versi yang lebih ringan dengan laras lebih pendek diperuntukkan bagi anggota Gebirgsjäger dan dinamakan sebagai kurzer 8 cm Granatwerfer 42.
Mortir jenis ini menggunakan peluru 8 cm 3.5 kg peledak tinggi konvensional atau selongsong asap dengan pemantik perkusi dengan jangkauan hanya sejauh satu kilometer lebih. Jangkauannya bisa ditambah dengan memasangkan sampai tiga bubuk mesiu di antara sirip ekor selongsong.
Keterangan:
Tipe: Mortir
Negara pembuat: Jerman
Negara pengguna: Jerman dan Bulgaria dalam Perang Dunia II
Tahap rancangan: 1922-1933
Tahap produksi: 1934-1945
Varian: 8 cm GrW 34/1
Spesifikasi:
Berat: 62kg (laras besi), 57kg (laras logam campuran)
Panjang laras: 1.143mm (45 in)
Berat peluru: 3,5kg (7 lb 11 oz)
Kaliber: 81,4mm (3.20 in)
Elevasi: 45° sampai 90°
Putaran: 10° sampai 23°
Tingkat kecepatan tembakan: 15-25 rpm
Percepatan peluru: 174 m/detik (571 ft/s)
Jangkauan maksimum: 2.400 m (2,624 yds)
Sumber :
www.en.wikipedia.org
www.lexikon-der-wehrmacht.de
